自锁互锁连锁
自锁
联锁
互锁

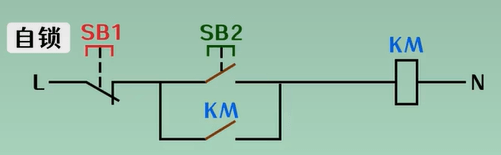

1. 当上电后，按下 SB2 按钮, KM线圈得电, KM线圈得电后, 自身常开触点闭合.
2. 松开 SB2 按钮, KM以自身常开触点形成的通路保持通电吸合状态.

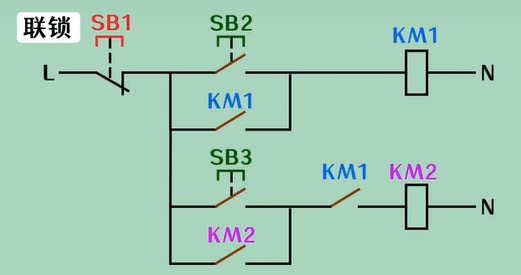

必须先启动 KM1 ,才能启动 KM2 的连锁控制.
1. 当上电后，按下 SB2 按钮, KM1 线圈得电, KM1 线圈得电后, KM1 常开触点闭合.
2. 松开 SB2 按钮, 按下 SB3 按钮, KM2 线圈可以得电, KM2 线圈得电后, KM2常开触点闭合.

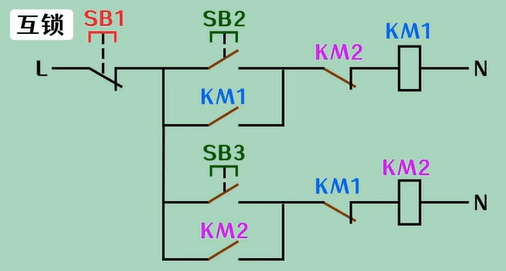

两个或多个设备不能同时工作，在线路中接入另一方的常闭触点
1. 当上电后，按下 SB2 按钮, KM1 线圈得电, KM1 线圈得电后, KM1常开触点闭合, KM1 常闭触点断开,KM1 形成自锁.
2. KM2 线圈由于 KM1 的常闭触点断开无法得电, 形成操作 SB3 按钮无效的结果.
